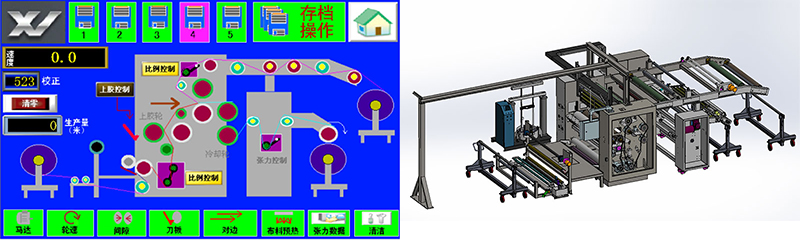

主操作頁面

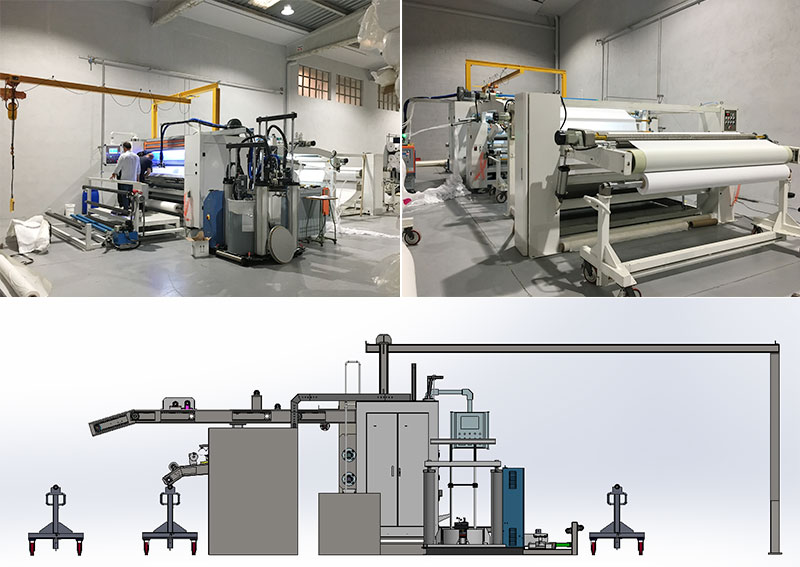

TH-PUR1800 PUR貼合機技術參數
品 名 | |||
PUR膠點轉移復合機 | |||
一,設備規格描述: 機械輪幅1800mm, 生產線速:3~50M/min 電源須求 電源要求: 三相380V ,40KVA, 3相5線制 氣壓源:0.5Mpa, 200L/min , 設備重量12T, 設備尺寸:長11米,寬4.75米,高3.5米 涂膠種類:PUR熱熔膠 涂膠方式:雕刻輪滾涂上膠 加熱方式:導熱油 冷卻方式:恒溫處理系統 收卷方式:表面收卷,恒壓且可調 糾偏方式:液壓對邊系統 主動輪調速方式:交流馬達變頻調速 主要電氣品牌:三菱 、安川 控制方式:觸控屏+按鈕 最大放卷直徑:1.2米 最大收卷直徑:1.2米 | |||
部件名稱 | 主要配置及品牌 | ||
二、 A料入料 對邊組 | 1,雙輪式油缸對邊組(配PID檢知對照式電眼), 2,配φ80電鍍導輪2根 3,配對邊系統臺灣產對射式光電眼和液壓系統。 | ||
三、操作臺 | 1,操作腳踏板一套 2,膜卷收轉矩馬達機構組,配φ80電鍍輪3根 3,,轉矩電機采用臺灣富田,減速機采用臺灣利明品牌。 | ||
四、薄膜發送 | 1,薄膜發送架與接觸φ160橡膠輪1根采用1HP變頻傳動 2,薄膜發送用氣脹軸1支, 3,橡膠輪包膠采用日本進口硅膠,耐酸堿溶劑和抗靜電。 4,變頻電機臺灣富田品牌;減速機采用臺灣利明品牌 | ||
五、上膠前張力 控制組 | 1,φ80鋁輪雙輪式張力舞動組1套,配精密氣壓配管組件組 2,氣壓精密調壓閥采日本SMC品牌,檢測角位移器采用日本思博品牌。 | ||
六、上膠前膠狀展開輪 | 1,φ125條狀展開輪(無傳動)1根, 2,膠條原料采用日本進口硅膠,耐酸堿溶劑和抗靜電。 | ||
七、上膠單元 | 1,φ250上膠雕刻輪1根,輥面有效區域內溫差在2℃內。 2,2HP變頻主速控制傳動鏈條及回轉接頭。 3,軸承、勾刀式糊板及氣動升降機構組與φ250硅膠背壓1根,配電動手調間隙顯示控制組。 4,變頻電機采用臺灣富田、減速機采用臺灣利明、氣缸采用臺灣亞德客品牌,軸承采用日本NSK品牌,背壓膠輪采用日本進口硅膠,耐酸堿溶劑和抗靜電。 | ||
八、布料預熱單元 | 采用紅外線可調功率和間距加熱,加熱和設備聯 動控制,設備停止時加熱自動關掉。 | ||
九、貼合前展開輪 | 1,A料貼合前膠條狀展開1根,采用1HP變頻傳動 2,B料貼合前鋁片展開1根, 3,變頻電機采用臺灣富田和減速機采用臺灣利明品牌 | ||
十、貼合單元 | 1,φ250貼合電鍍輪1根采用2HP變頻傳動及 250硅膠背壓輪與氣動升降機構組, 2,配電動手調間隙顯示控制組, 3,電鍍輪采用鍍硬鉻和鏡面拋光處理,硅膠 輪采用日本進口硅膠,耐酸堿溶劑和抗靜電, 4,變頻電機臺灣富田,減速機采用臺灣利明品 牌,軸承采用日本NSK品牌。 | ||
十一、冷卻輪組 | 1,φ250電鍍冷卻輪2根,配回轉接頭與軸承 2,電鍍輪采用噴細砂表面粗糙處理和鍍硬鉻處理。 3,軸承采用日本NSK品牌 | ||
十二、 B料發送架 | 1,φ160硅膠膠傳動1根采用2HP變頻傳動及雙輪式油缸對邊組(配PID檢知對照式電眼與電眼位移電動手調機構組) 2,φ80電鍍導輪3根。 3,橡膠輪采用優質天然橡膠和防靜電處理。 4,變頻電機采用臺灣富田、減速機采用臺灣利明品牌。 | ||
十三、卷取前張力組 | 1,φ100鋁輪張力舞動組,配精密氣壓配管組件組, 2,氣壓調壓閥采用日本SMC品牌,檢測角位移器采用日本思博品牌、 3,鋁輪表面做硬質氧化處理。 | ||
十四、卷曲加熱組 | 采用紅外線可調功率加熱,加熱和設備聯動制, 設備停止時加熱自動關掉。 | ||
十五、表面卷取旋臂組 | 1,φ160橡膠傳動輪1根 2,采用2HP變頻傳動與動升降機構組 3,卷取前鋁合金展開輪1根(無傳動)與旋臂反壓精密氣壓管組合件組及錯邊裝置。 4,橡膠輪采用優質硅膠和防靜電處理, 5,變頻電機采用臺灣富田品牌、減速機采用灣 利明品牌,氣壓調壓閥采用日本SMC品牌。 | ||
十六、模溫組 | 熱油模溫機組200℃ 18kw/24kw可調模溫機1臺。 | ||
十七、換輪吊車組 | 雕刻輪更換用單軌1噸雙動升降吊車組,方便下 和前后移動。 | ||
十八、電控連動單元 | 1,電控配電箱體空間大,方便檢修和設備升級加裝 2,斷路器、接觸器和熱繼電器采用日本富士品牌 3,PLC采用日本三菱品牌,變頻器采用日本安川,人機界面采用日本普洛菲斯品牌。 | ||
十九、溶膠系統 | 200公斤(55加侖)溶膠系統一套,每小時熔膠45公斤,配備6米溶膠管,氣控熱熔膠槍。 | ||
二十一、備品 | 1, 糊閘側擋板 *6只 2, 30mm*0.3mm刮刀片 *5只 3,隨機工具一套 | ||
主機以外部件名稱 | 單位數量 | 備注 | |
1,加濕器 | 1 | ||
2,切邊系統 | 1 | ||
3,帶氣漲軸小車 | 4 |
