CGM-PT-2 熔缸式熱熔膠機技術協議術參數
供貨項目 | 技術參數說明 |
型 號 | CGM-PT-2 |
膠桶規格 | Φ126*250 |
缸桶內徑 | Φ126 |
容 量 | 0.5加侖(2KG容量) |
工作溫度 | 可調最高200℃ |
粘 稠 度 | 最大 50000CPS |
膠 路 數 | 最多2根膠管 |
馬 達 數 | 1 |
熔膠能力 | 20.3公斤/小時(最大) |
出膠速度 | 0.1—5.5克每秒 |
出膠壓力 | 0—3mpa可調 |
設備尺寸 | 長900mm 寬400mm 高1150mm |
設備重量 | 180公斤 |
驅動馬達 | AC交流變頻調速馬達,速度可調,馬達采用臺灣愛得利品牌,變頻器采用臺灣臺達品牌。 |
泵浦系統 | 高精度計量齒輪泵, 壓力均勻,出膠量穩定;適應膠粘度范圍可達50000CPS;最大出膠壓力:50BAR |
熔 缸 桶 加 熱 盤 過 膠 塊 | “特氟龍”涂層,有效減少碳化物,利于清洗“特氟龍”涂層,有效減少碳化物,利于清洗。加溫速度快,溫度均勻。
|
控制系統 | 采用臺灣臺達品牌的PLC和觸摸屏控制,操作方便;各溫區溫度均獨立控制,溫感采用PT100;低溫泵浦起動保護,過溫保護功能;系統泵膠過壓保護;系統自我診斷和自動檢測,安全設計。 |
使用操作 | 氣缸恢復到初始位置,手抓紅球旋轉機構旋轉到一定角度,此時可添加適量膠塊,袋裝膠或者顆粒膠,然后將旋轉機構歸位,氣缸伸出推動密封盤,此為完成一個操作過程。 |
溫 控 | 加熱盤加熱0-200度任意可調(加熱棒),溫控精度±1度 |
工作氣壓 | 0.4—0.7mpa |
供電電壓 | 380VAC,三相5線(3相線+零線+地線) |
膠機主功率 | 3KW |
泵浦:由三相變頻電機加減速機驅動高精密出輪泵,出膠穩定精確。泵出口安裝高精度調壓閥,控制出膠口壓力,保證膠量穩定。

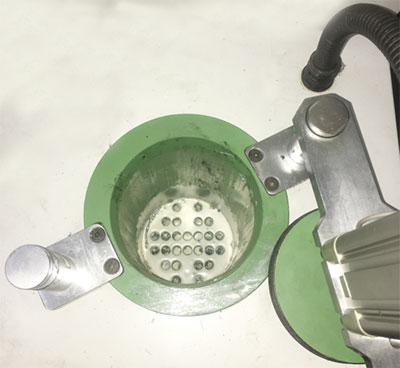

加熱桶:一次可投入2KG膠水,溫度由0-200度任意可調。表面鐵氟龍涂層,清理方便。

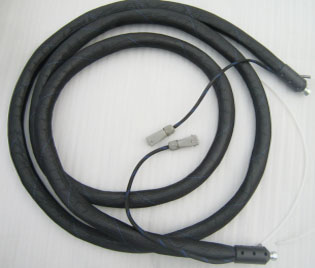

熔膠管:
可溫控加熱管采用進口特氟龍內膽,進口加熱絲,保溫性能好的保溫外層。
溫度(1-200度)可根據客戶要求任意調節。

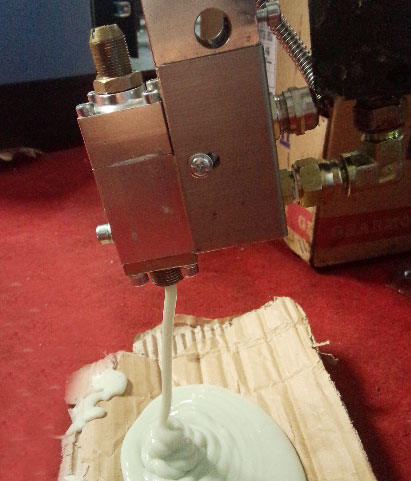

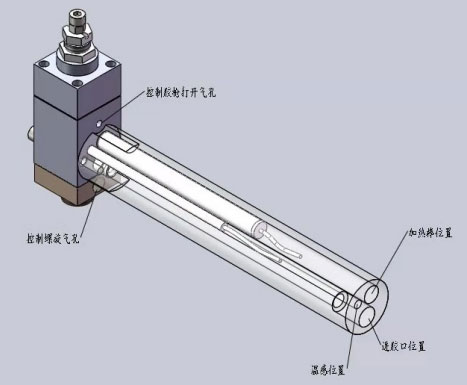

氣控膠槍:可溫控加熱膠槍,溫度可根據要求(0-200度)任意調節,內部有自密封設計,根據指令可自動打開或關閉。槍嘴拆卸方便,可根據客戶需求尺寸定制加工??傎|(zhì)量為1KG,裝在機械手臂上輕巧靈活安裝方便。
